Kirjeldus

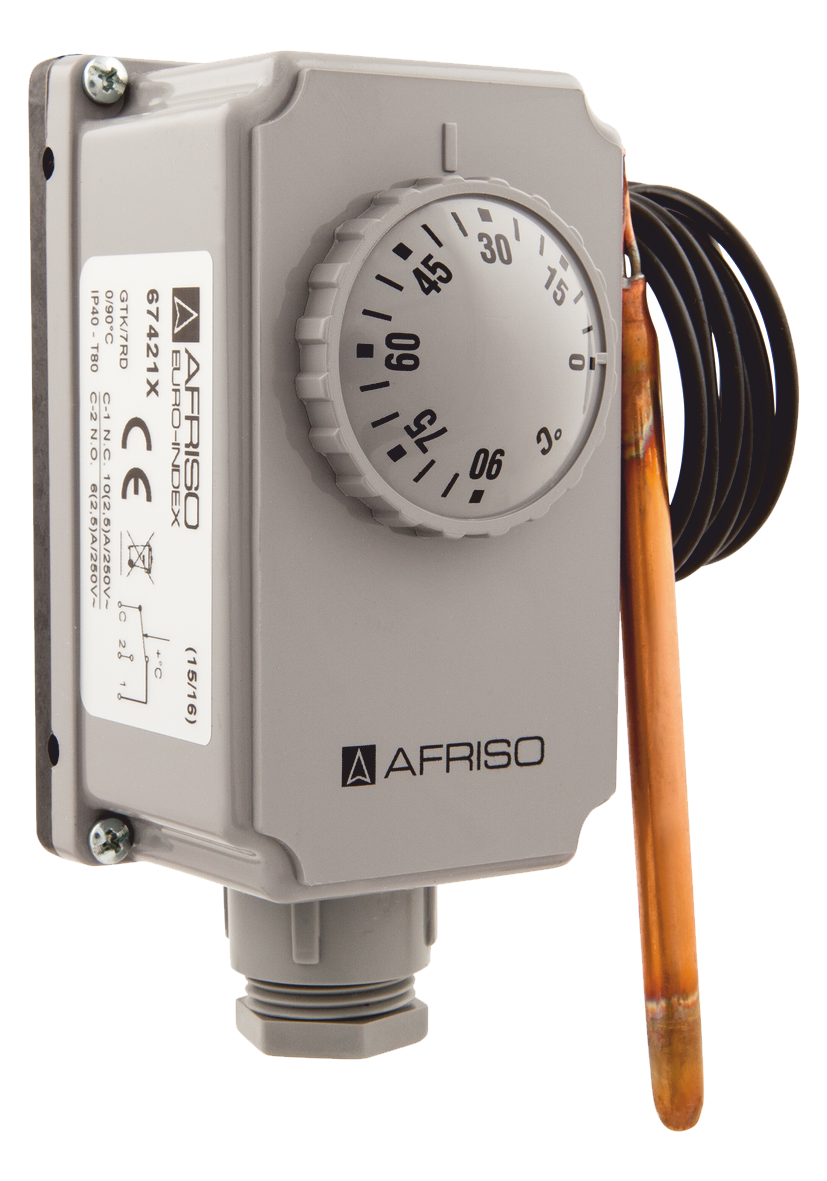

Kapillaar-termostaat AFRISO GTK/7RD (tuntud ka kui katla termostaat, torupealne kapillaar-termostaat või kapillaar-pealne termostaat) on universaalne termostaat kütte- ja jahutus-süsteemidele. AFRISO on Saksamaa juhtiv kütteautomaatika tootja — GTK-seeria on üks enimkasutatud termostaate Euroopas.
Tehnilised andmed
- Mudel: GTK/7RD (AFRISO, Saksamaa)
- Temperatuuri vahemik: 0–90 °C
- Kapillaari pikkus: 0,6 m
- Anduri korpuse läbimõõt: 6,5 mm
- Anduri korpuse pikkus: 95 mm
- Elektriühendus: AC 250 V
- Kontaktid NC (1-2): 10(2,5) A
- Kontaktid NO (1-3): 6(2,5) A
- Kaitseaste: IP40
- Paigaldus: torule või katla korpusesse (anduri hülsiga)
Kus kasutatakse?
- Katla vee-temperatuuri seire ja ülekuumenemise kaitse — kui katla veetemperatuur ületab seadistatud väärtuse, termostaat lülitab välja
- Tsirkulatsioonipumba juhtimine — pump käivitub, kui katel on soojenenud sobivale temperatuurile (tüüpiliselt 60 °C)
- Akumulatsioonipaagi temperatuuri seire — signaal juhtautomaatikale, millal paak on täis või tühi
- Päikesekütte-süsteemides — kollektori vs paagi temperatuurivõrdlus
- Jahutussüsteemides — vastupidine loogika, käivitab seade jahutuseks ülekuumenemisel
Mis vahe on kapillaar-termostaadi ja torupealse termostaadi vahel?
- Kapillaar-termostaat (see toode) — andur on kapillaari otsas (500 mm+), mida saab paigaldada ka kitsastesse kohtadesse või hülsi kaudu otse vedelikku
- Torupealne termostaat — andur on otse termostaadi korpuses, paigaldatakse otse vastu toru väljapoole
- Millal kapillaari kasutada: kui vaja mõõta otse vedeliku temperatuuri (katla hülsi kaudu) — kapillaar on täpsem ja kiirema reaktsiooniga
- Millal torupealset kasutada: kui lihtsalt vaja torutemperatuuri — lihtsam paigaldus, odavam
AFRISO kvaliteedi eelis
- Saksamaa — tunnustatud kvaliteet, pikk eluiga (10+ aastat)
- CE ja VDE sertifikaadid — vastab kõigile EU normidele
- Kahe-kontakti süsteem (NO + NC) — paindlik kasutus (nt võib juhtida pumba käivitamist ja samal ajal lülitada hoiatustuld)
- Kergelt seadistatav — käsiratas termostaadi korpusel
Paigaldus
- Kapillaar (andur) sisestatakse katla hülsi, toru pinnale või paagi hülsi
- Kinnitatakse kinnitusklipiga
- Elektriühendus juhtautomaatikasse või otse pumba/kaitse-releesse
- Seadistatakse soovitud temperatuur käsiratta abil
- Testitakse toimimine enne tavakasutusse andmist
Paigaldusgarantii 2 aastat. Soetuppa paigaldab termostaadi, kontrollib elektriühenduse ja seadistab optimaalse temperatuuri küttesüsteemi jaoks.
Soetuppa Tiim (toote omanik) –
Olen ise paigaldanud. Töökindel. F-gaas REG 12912195.
