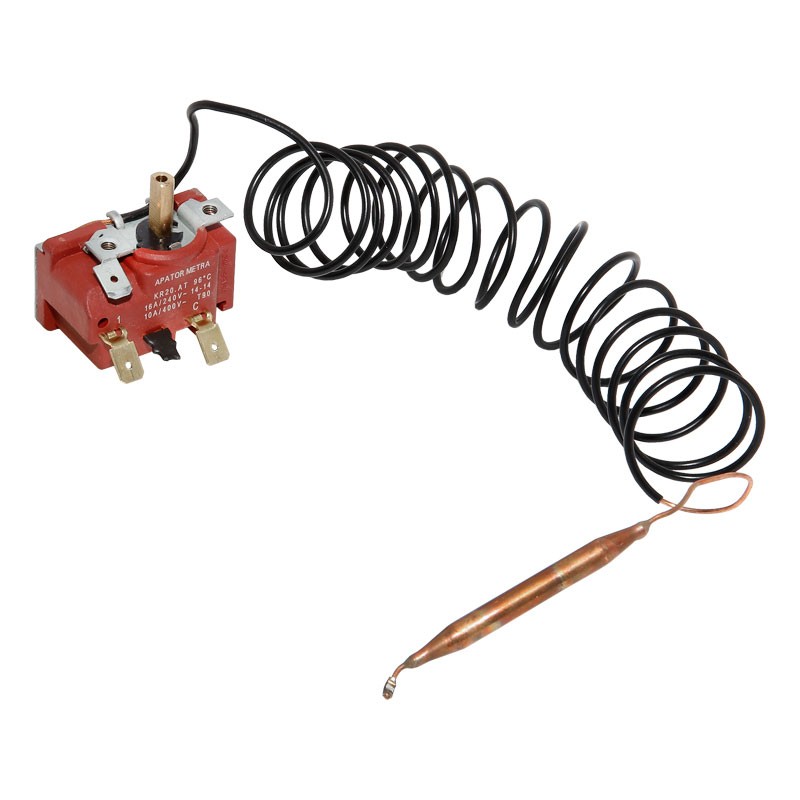

Atmos katla termostaat S0021 (katla vee-termostaat 40–95 °C)

Kirjeldus

Atmos katla termostaat S0021 (Atmos katla vee-termostaat, katla termostaat 40–95 °C) on Atmos originaal-varuosa DC seeria puugaasikateldele. Paigaldatakse katla korpusesse ja seirab katla küttevee temperatuuri 40–95 °C vahemikus. Üks peamine katla ohutus­komponent — ülekuumenemise kaitse ja temperatuuri­seade.

Tehnilised andmed

• Mudel: S0021 (Atmos originaal-varuosa)
• Tootja: ATMOS Jaroslav Cankar & Syn. (Tšehhi)
• Temperatuuri vahemik: 40–95 °C
• Paigaldus: katla korpus (hülsiga)
• Funktsioon: ülekuumenemise kaitse + seadistus-termostaat
• Lülitusvool: AC 230 V, 10(2,5) A

Funktsioon — kaks kaitsekihti ühes

• 1. Seadistus-termostaat (40–95 °C) — kasutaja seadistab soovitud temperatuuri (tavaliselt 75–85 °C). Kui katel ületab selle, ventilaator vähendab kütmist.
• 2. Ülekuumenemise kaitse — kui katel ületab 95 °C (anomaalia — kütus on üle määra, tsirkulatsiooni­pump rikkis), termostaat lülitab ventilaatori täielikult välja. Väldib katla keemise ja kahjustuse.

Sobivad Atmos katlad

• Atmos DC puugaasikatlad — kõik DC S ja DC SX seeria mudelid
• Atmos DxP pelletkatlad — teatud seeriad (enne tellimist kontrolli vana termostaadi koodi)
• Atmos kombi-katlad DC S pelleti luugiga

Erinevus suitsugaaside termostaadist S0031

• S0021 (see toode) — katla vee-termostaat (40–95 °C), paigaldatud katla korpusesse, mõõdab katla vee temperatuuri
• S0031 — suitsugaaside termostaat (15–300 °C), paigaldatud suitsutorusse, mõõdab põlemisgaaside temperatuuri
• Mõlemad on vajalikud — tööst­andardiks on kahe termostaadi süsteem
• S0021 kaitseb katelt üle­kuumenemise eest; S0031 juhib ventilaatori ja pumba tööd

Millal asendada?

• Termostaat ei reageeri temperatuuri muutusele (jääb alati sisse või välja)
• Katel keeb üle (vesi keeb, avariklapp avaneb) — termostaat ei lülitanud õigel ajal välja
• Vesi ei soojene enam soovitud temperatuurini
• Ennetav asendus — tootja soovitab vahetust iga 5–8 aasta tagant

Paigaldus

• Katel peab olema väljas ja jahtunud (vähemalt 2 tundi)
• Vana termostaadi hülsi kaudu eemaldatakse vana andur
• Uus S0021 andur paigaldatakse samasse hülsi (sama sügavusega)
• Elektri­ühendused tehakse vastavalt skeemile (NO/NC, toite­ja lülitusklemmid)
• Katel käivitatakse ja kontrollitakse temperatuuri­reaktsioon

Paigaldusgarantii 2 aastat. Soetuppa vahetab Atmos katla termostaadi + kontrollib katla elektri­skeemi ja juhtautomaatika.
