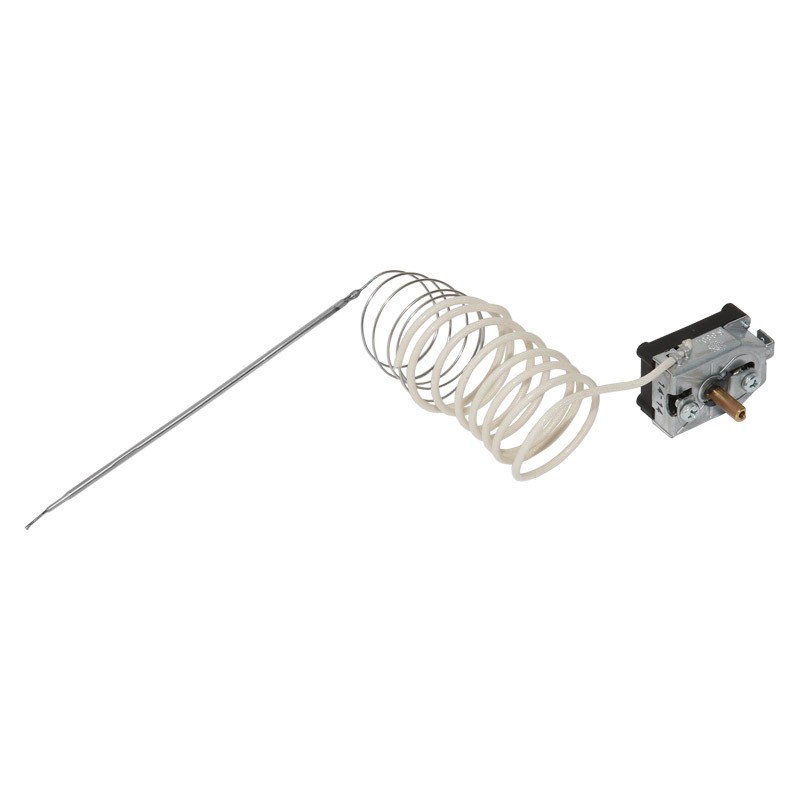

Suitsugaaside termostaat 50–300 °C puukatlale ja pelletkatlale (katla termostaat)

Kirjeldus

Suitsugaaside termostaat (tuntud ka kui suitsutoru termostaat, suitsugaasi termostaat või katla termostaat) on tahke­kütte katla oluline automaatika­komponent. See paigaldatakse katla suitsutorusse ja mõõdab põlemisgaaside temperatuuri 50–300 °C vahemikus. Reageerides suitsugaaside temperatuurile juhib see automaatselt ventilaatori ja tsirkulatsiooni­pumba tööd.

Miks suitsugaaside termostaat vajalik?

• Automaatne ventilaatori juhtimine — lülitab ventilaatori välja, kui küttekamber on tühi (põlemisgaaside temperatuur langeb < 80 °C). Hoiab energiat ja pikendab ventilaatori eluiga.
• Tsirkulatsiooni­pumba juhtimine — käivitab pumba alles siis, kui katel on soojenenud (suitsugaasid 150+ °C). Väldib külma-käivitumist ja kondensaadi teket katlas.
• Tulekahju­oht ennetus — hoiatab tõrva ja põlemis­jääkide liigse kogunemise eest (anomaalselt kõrge gaasi­temperatuur)
• Kasuteguri parandus — optimaalne pumba-ja-ventilaatori koostöö hoiab kasuteguri kõrge
• Garantii tingimus — Atmos ja paljud teised tahke­kütte katla tootjad nõuavad suitsugaaside termostaadi paigaldust garantii kehtivuse eest

Tehnilised andmed

• Temperatuuri vahemik: 50–300 °C
• Paigaldus: suitsutorusse (M16 või M20 keere, sõltuvalt mudelist)
• Kapillaari pikkus: standardselt 500 mm (saadaval ka pikemad)
• Lülitusvool: AC 230 V, 10(2,5) A
• Kontaktid: NO + NC (lubavad ventilaatori ja pumba eraldi juhtimist)
• Kaitseaste: IP40
• Bränd: AFRISO (Saksamaa) või H-seeria alternatiivid

Kuidas suitsugaaside termostaat töötab?

• Küttekamber külm (enne süttimist): suitsugaasid < 50 °C, kontaktid lahti, pump ja ventilaator väljas
• Süttimine ja kuumenemine: suitsugaasid tõusevad 150+ °C, kontakt sulgub, pump käivitub
• Täis­töörežiim: suitsugaasid 180–280 °C, süsteem töötab normaalselt
• Kütuse­lõpp: suitsugaasid langevad alla 80 °C, ventilaator välja, pump jääb veel mõneks ajaks tööle (soojuse­ülekanne lõpetatakse)

Kellele sobib?

• Atmos DC puugaasikatlad (alternatiiv S0031 Atmos originaal-termostaadile)
• Atmos DxP pelletkatlad
• Enrad ECO KE ja KTE seeria
• KIPI, Pelltech põletid universaalse juhtautomaatikaga
• Kõik tahke­kütte katlad, millel tootja soovitab suitsugaaside termostaadi

Suitsugaaside termostaat vs katla termostaat — mida vaja?

• Suitsugaaside termostaat (see toode) — paigaldatakse suitsutorusse, mõõdab põlemisgaaside temperatuuri (50–300 °C)
• Katla (vee-)termostaat — paigaldatakse katla korpusesse, mõõdab küttevee temperatuuri (40–95 °C)
• Mõlemad on vajalikud — tööstandardiks on kahe termostaadi süsteem
• Katla (vee-)termostaat kaitseb katelt üle­kuumenemise eest; suitsugaaside termostaat juhib ventilaatori ja pumba tööd

Paigaldus

• Suitsutorusse puuritakse sobiv ava, paigaldatakse termostaadi keerme­kulgur (tavaliselt 1/2″ või 3/4″ keere)
• Kapillaar (andur) sisestatakse suitsutorusse, kaitstakse termostaadi korpusega
• Elektri­ühendus katla juhtautomaatikaga või otse pumba ja ventilaatori ahelatesse
• Seadistatakse pumba käivitus­temperatuur (tavaliselt 80–100 °C) ja ventilaatori-seiskumis­temperatuur (70–80 °C)

Korduma kippuvad küsimused

Kas ma saan oma vana katla peale lisada?
Jah. Enamik tahke­kütte katelde suitsutorud lubavad keerme­kulguri lisamist. Soetuppa teostab paigalduse + juhtautomaatika seadistuse.

Kas see ei riku minu katla garantiit?
Vastupidi — suitsugaaside termostaadi puudumine rikub garantii. Kui lisad selle olemasolevale katlale, taastad garantii tingimuse.

Mis vahe on 50–300 °C ja 0–90 °C termostaadil?
50–300 °C on suitsugaaside termostaat (paigaldatakse suitsutorusse). 0–90 °C on katla vee-termostaat (paigaldatakse katla korpusesse). Need on erinevad tooted erinevateks eesmärkideks.

Paigaldusgarantii 2 aastat. Soetuppa teostab termostaadi paigalduse suitsutorusse + seadistab juhtautomaatika koostöö tsirkulatsiooni­pumba ja ventilaatoriga.
