Kirjeldus

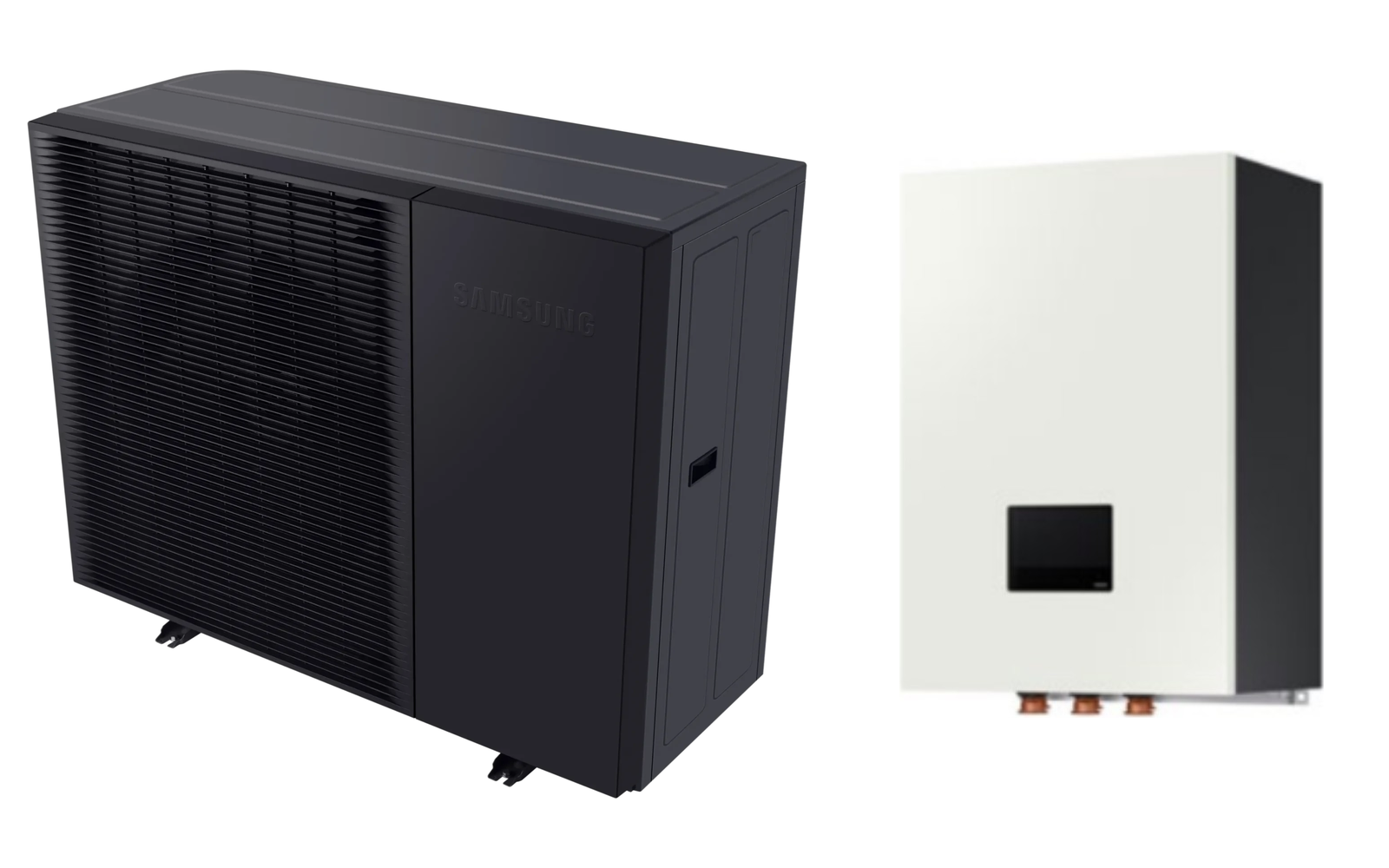

Samsung EHS Split R32 12,5 kW õhk-vesi soojuspump, 3-faasiline (välisosa AE125DXEDGG/EU + hüdromoodul AE160DNYSPG/EU) on täiskomplekt Samsungi split-tüüpi õhk-vesi soojuspumpa: välisosa ja seinale paigaldatav hüdromoodul. Külmaaine liigub välisosa ja hüdromooduli vahel eelisoleeritud vasktorustikus, mistõttu välisõhu käes ei ole ühtegi veetoru — süsteem ei külmu ka pikaajalise voolukatkestuse ajal. Hüdromoodul on kompaktne (530×840×350 mm) ja mahub tehnilises ruumis seinale, jättes põrandapinna vabaks. Hüdromoodulis on juba olemas magnetfilter ja AB-klapp ning WiFi-moodul, nii et süsteemi saab SmartThingsi rakendusest telefoniga juhtida. See komplekt ei sisalda tarbeveeboilerit — sooja tarbevee jaoks tuleb juurde valida eraldi boiler.
Põhiandmed
- Tootja: Samsung (Korea)
- Tarnija artikkel: AE125DXEDGG/EU + AE160DNYSPG/EU
- Mudel: Samsung EHS Split R32 — välisosa AE125DXEDGG/EU + siseosa AE160DNYSPG/EU
- Küttevõimsus: 12,5 kW (A7/W35); 12,45 kW (A-7/W35); 12,5 kW (A-15/W35); 11,1 kW (A-20/W35) — tarnija hinnakiri
- COP: 4,86 (A7/W35) · 2,72 (A-7/W35) · 2,26 (A-15/W35) · 2,04 (A-20/W35)
- SCOP (keskmine kliima, 35 °C): 4,73
- Külmaaine: R32
- Kompressori juhtimine: inverter
- Tööpiir küttes: -25~43 °C · tarbevee tootmisel -25~43 °C
- Küttevee max temperatuur: 65 °C
- Tarbevee max temperatuur: 55 °C
- Toide välisosa: 3-faasiline 380 V
- Toide siseosa: 1-faasiline 220 V (varuküttekeha 2 või 4 kW) või 3-faasiline 380 V (varuküttekeha 6 kW)
- Välisosa mõõdud (L × K × S): 998 × 850 × 500 mm
- Välisosa kaal: 89 kg
- Müratase: 48 dB(A) nominaalne (tarnija andmed)
- Siseosa AE160DNYSPG/EU mõõdud (L × K × S): 530 × 840 × 350 mm, kaal 60 kg
- Külmaainetrass: min 3 m / max 50 m, eeltäide küte/jahutus 30 / 15 m, torumõõt 1/4 + 1/2″
- Sertifikaadid: Eurovent ja Keymark; WiFi-moodul integreeritud (SmartThings)
- Komplektsus: välisosa AE125DXEDGG/EU + hüdromoodul AE160DNYSPG/EU. Tarbeveeboiler EI kuulu komplekti.
- Garantii: 5 aastat (tarnija tingimus)
Kellele see mudel sobib?
- Majja, kuhu on planeeritud eraldi seisev tarbeveeboiler — nii saab boileri mahu valida pere suuruse järgi (200, 300 või 500 l), mitte olla seotud siseosa fikseeritud mahuga.
- Tehnilisse ruumi, kus põrandapind on kitsas, aga seina on vaba — hüdromoodul riputatakse seinale nagu gaasikatel.
- Renoveerimisse, kus vana katel asendatakse ja boiler on juba olemas ning töökorras.
- Kohta, kus veetorusid ei tohi välja viia — split-lahenduses jääb kogu vesi sooja ruumi, väljas liigub ainult külmaaine.
- Majapidamisse, kus on 3-faasiline liitumine — 3-faasiline välisosa koormab võrku ühtlasemalt ja käivitusvool on väiksem.
Paigaldus ja lisavarustus
- Juurde tuleb tellida tarbeveeboiler (nt 200–300 l) — selles komplektis boilerit ei ole.
- Puhverpaagi vajadus sõltub küttekontuuride mahust — põrandaküttega majas sageli ei ole vaja, radiaatorisüsteemis on soovitatav.
- Alus või raam: ALUS_S (700 × 550 mm betoonplaadid) või ALUS (1100 × 700 mm), maaraam S-550 (fikseeritud 998 mm) või SP55C (reguleeritav 540–900 mm), vibratsiooni summutamiseks kummipuksid 30/25, 40/25 või 50/25.
- Külmaainetrass: eelisoleeritud vasktoru mõõdus 1/4 + 1/2″ — sortimendis 1438-20M, 1412-20M, 1458-20M ja 3858-20M (20 m rullid). Kondensaadi ärajuhtimiseks voolik TU16 või 12170014. Külmaainetööd teeb sertifitseeritud külmatehnik.
- Juhtimine ja lisad: MIM-H04EN WiFi-moodul, MWR-WW10KN juhtmega juhtpult, MOS-T1 2-tsooni andurikomplekt, MRW-TA väline andur, MVW-EE300 30 m pikenduskaabel.
- Täpsed mõõdud, kaal ja ühenduste kõrgused leiad tootja mõõtjooniselt allpool.

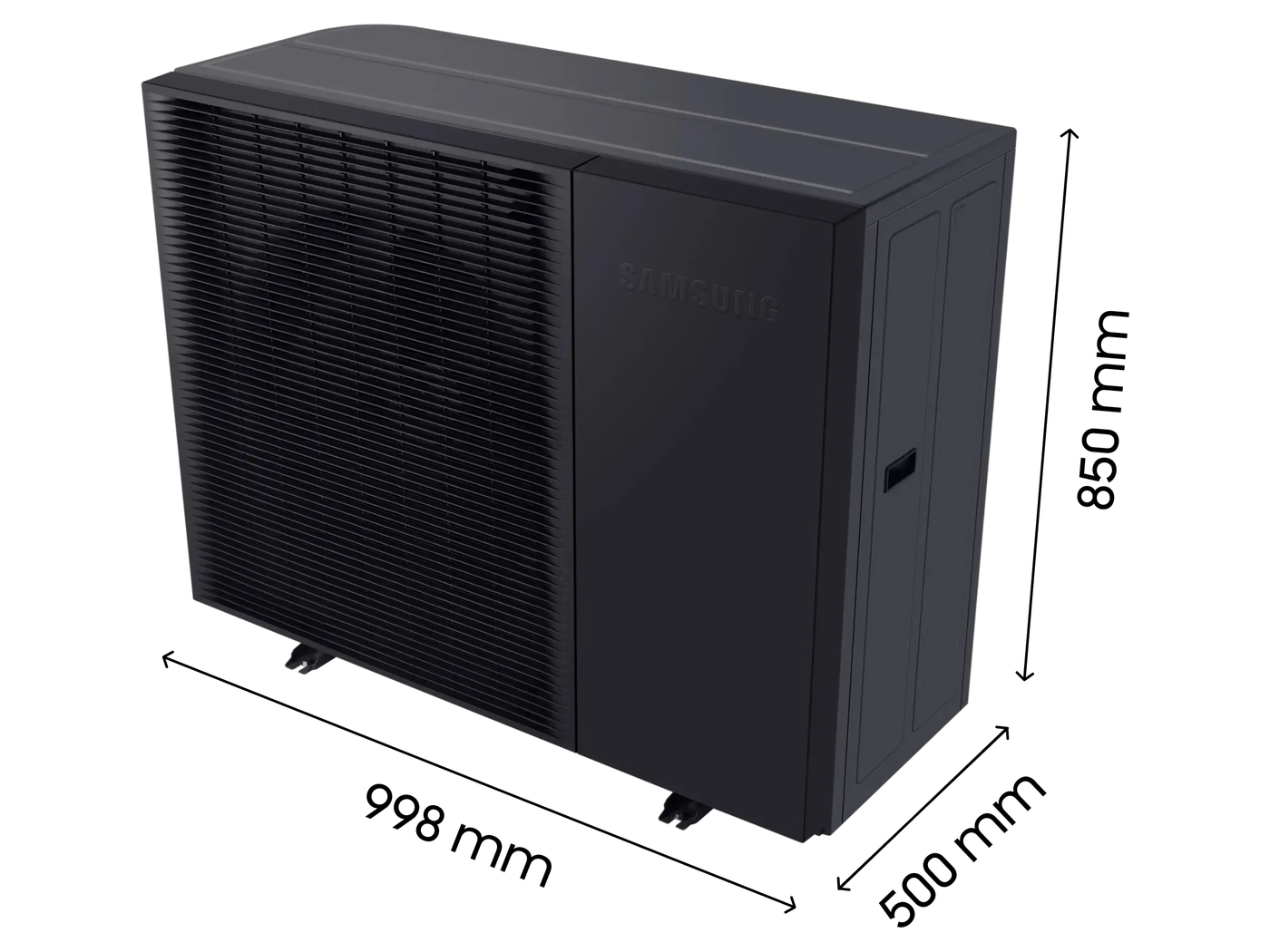

Mõõtjoonis
Tootepilt on seeriapilt — konkreetse mudeli mõõdud ja ühenduste asukohad vaata mõõtjooniselt või küsi üle.
Paigaldusgarantii 2 aastat. Soetuppa projekteerib ja paigaldab kogu küttesüsteemi — konsultatsioon, dimensioneerimine, paigaldus ja hooldus ühest kohast.
