Kirjeldus

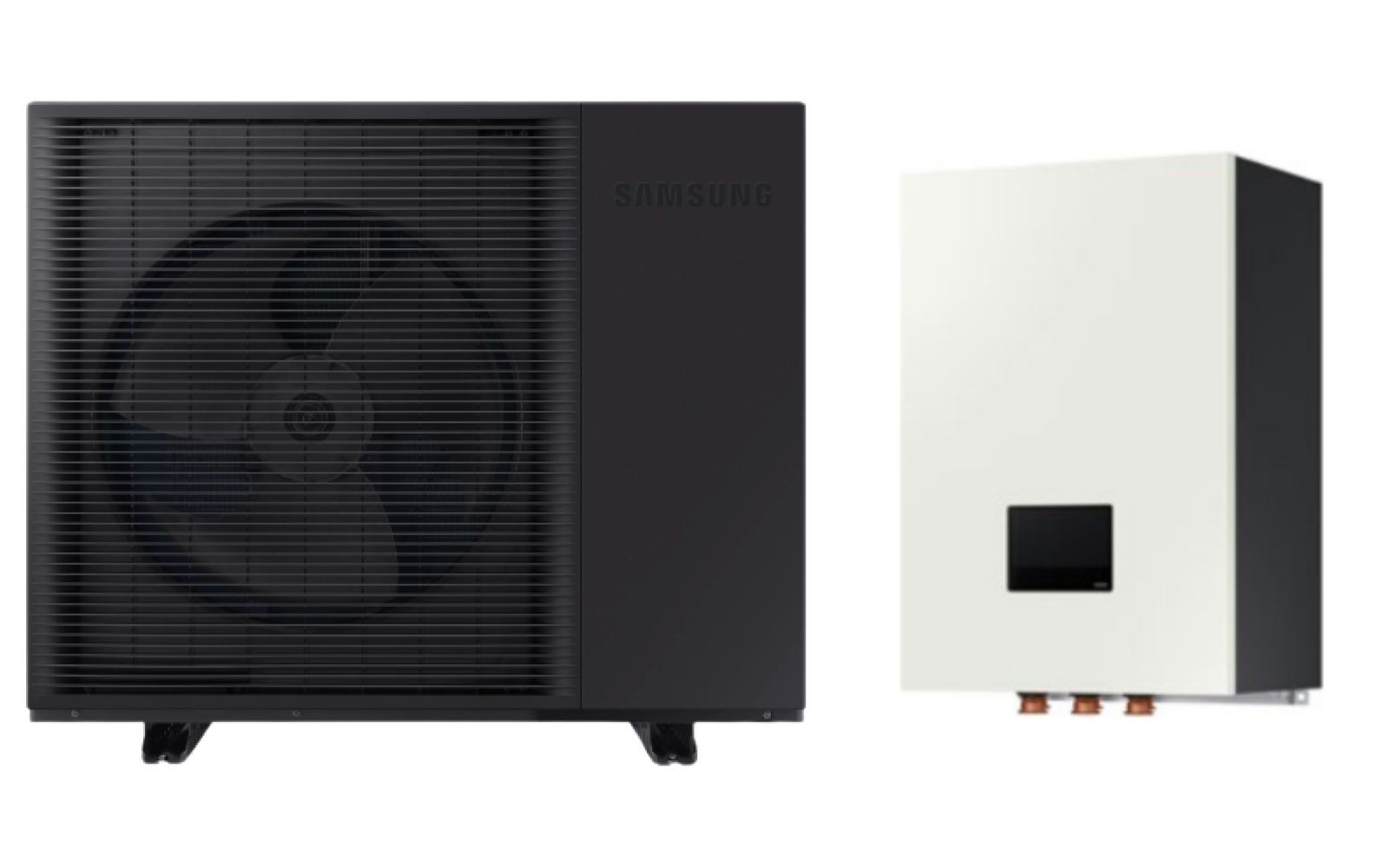

Samsung EHS Mono R290 5 kW õhk-vesi soojuspump, 1-faasiline (välisosa AE050CXYDEK/EU + hüdromoodul AE160DNYMPK/EU) on monoplokk-soojuspump loodusliku külmaainega R290 koos seinale paigaldatava hüdromooduliga. Propaan on külmaainena GWP-ga 3 — see ei kuulu F-gaasimääruse järkjärgulise keelustamise alla ja on tulevikukindel valik. Külmaaine ringleb ainult välisosas, siseruumi tuleb üksnes küttevesi. Hüdromoodulis on ringluspump, varuküttekeha, kolmiktee ventiil tarbevee jaoks ja magnetfilter — paigaldajal on vaja ühendada vaid küttekontuur ja elekter. See komplekt ei sisalda tarbeveeboilerit — sooja tarbevee jaoks tuleb juurde valida eraldi boiler.
Põhiandmed
- Tootja: Samsung (Korea)
- Tarnija artikkel: AE050CXYDEK/EU + AE160DNYMPK/EU
- Mudel: Samsung EHS Mono R290 — välisosa AE050CXYDEK/EU + siseosa AE160DNYMPK/EU
- Küttevõimsus: 5 kW (A7/W50); 4,41 kW (A-15/W50); 3,9 kW (A-20/W50); 3,35 kW (A-25/W50) — tarnija hinnakiri
- COP: 3,45 (A7/W50) · 1,93 (A-15/W50) · 1,76 (A-20/W50) · 1,59 (A-25/W50)
- SCOP (keskmine kliima): 5,1 (35 °C) · 3,6 (55 °C)
- Külmaaine: R290 (propaan)
- Kompressori juhtimine: inverter
- Tööpiir küttes: -25~35 °C · tarbevee tootmisel -25~43 °C
- Küttevee max temperatuur: 75 °C (75 °C kuni -10 °C välisõhu juures, 65 °C kuni -25 °C välisõhu juures)
- Tarbevee max temperatuur: 70 °C
- Toide välisosa: 1-faasiline 220 V
- Toide siseosa: 1-faasiline 220 V (varuküttekeha 2 või 4 kW) või 3-faasiline 380 V (varuküttekeha 6 kW)
- Välisosa mõõdud (L × K × S): 998 × 850 × 550 mm
- Välisosa kaal: 86 kg
- Müratase: 41 dB(A) nominaalne (tarnija andmed)
- Siseosa AE160DNYMPK/EU mõõdud (L × K × S): 530 × 840 × 350 mm, kaal 43 kg
- Veetoru ühendus: 28 mm / 1″; välisosa sulatuskaabel 150 W
- Ohutus: lekketuvastus — lekke korral peatab soojuspumba ja ventileerib kompressorisektsiooni
- Sertifikaadid: Quiet Mark, Eurovent ja Keymark; WiFi-moodul integreeritud (SmartThings), 7″ puutetundlik kontroller
- Komplektsus: välisosa AE050CXYDEK/EU + hüdromoodul AE160DNYMPK/EU. Tarbeveeboiler EI kuulu komplekti.
- Garantii: 5 aastat (tarnija tingimus)
Kellele see mudel sobib?
- Majja, kus soovitakse tulevikukindlat külmaainet — propaani GWP on 3 ja see ei kuulu F-gaasimääruse keelustamisgraafikusse.
- Renoveerimisse, kus radiaatorid jäävad alles — 75 °C küttevesi tähendab, et olemasolev radiaatoripark ei pea alati suuremaks minema.
- Kui tarbeveeboiler on juba olemas või valitakse eraldi — hüdromoodulis on kolmiktee ventiil tarbevee jaoks juba sees.
- Tehnilisse ruumi, kus hüdromoodul mahub seinale ja põrandapind jääb vabaks.
- Majapidamisse, kus on ainult 1-faasiline liitumine või kus 3-faasilist peakaitset ei soovita suurendada.
Paigaldus ja lisavarustus
- Juurde tuleb tellida tarbeveeboiler (nt 200–300 l) — selles komplektis boilerit ei ole.
- Puhverpaak on soovitatav, kui küttekontuuri veemaht on väike (nt vähese kontuuriga radiaatorküte).
- Alus või raam: ALUS_S (700 × 550 mm betoonplaadid) või ALUS (1100 × 700 mm), maaraam S-550 (fikseeritud 998 mm) või SP55C (reguleeritav 540–900 mm), vibratsiooni summutamiseks kummipuksid 30/25, 40/25 või 50/25.
- Monoplokil külmaainetrassi ei ole — välisosa ja siseosa vahel liigub küttevesi (28 mm / 1″ ühendus). Torustik peab olema välitingimustes isoleeritud ja külmumiskaitsega. Kondensaadi ärajuhtimiseks voolik TU16 või 12170014.
- Juhtimine ja lisad: MIM-H04EN WiFi-moodul, MWR-WW10KN juhtmega juhtpult, MOS-T1 2-tsooni andurikomplekt, MRW-TA väline andur, MVW-EE300 30 m pikenduskaabel.
- Täpsed mõõdud, kaal ja ühenduste kõrgused leiad tootja mõõtjooniselt allpool.

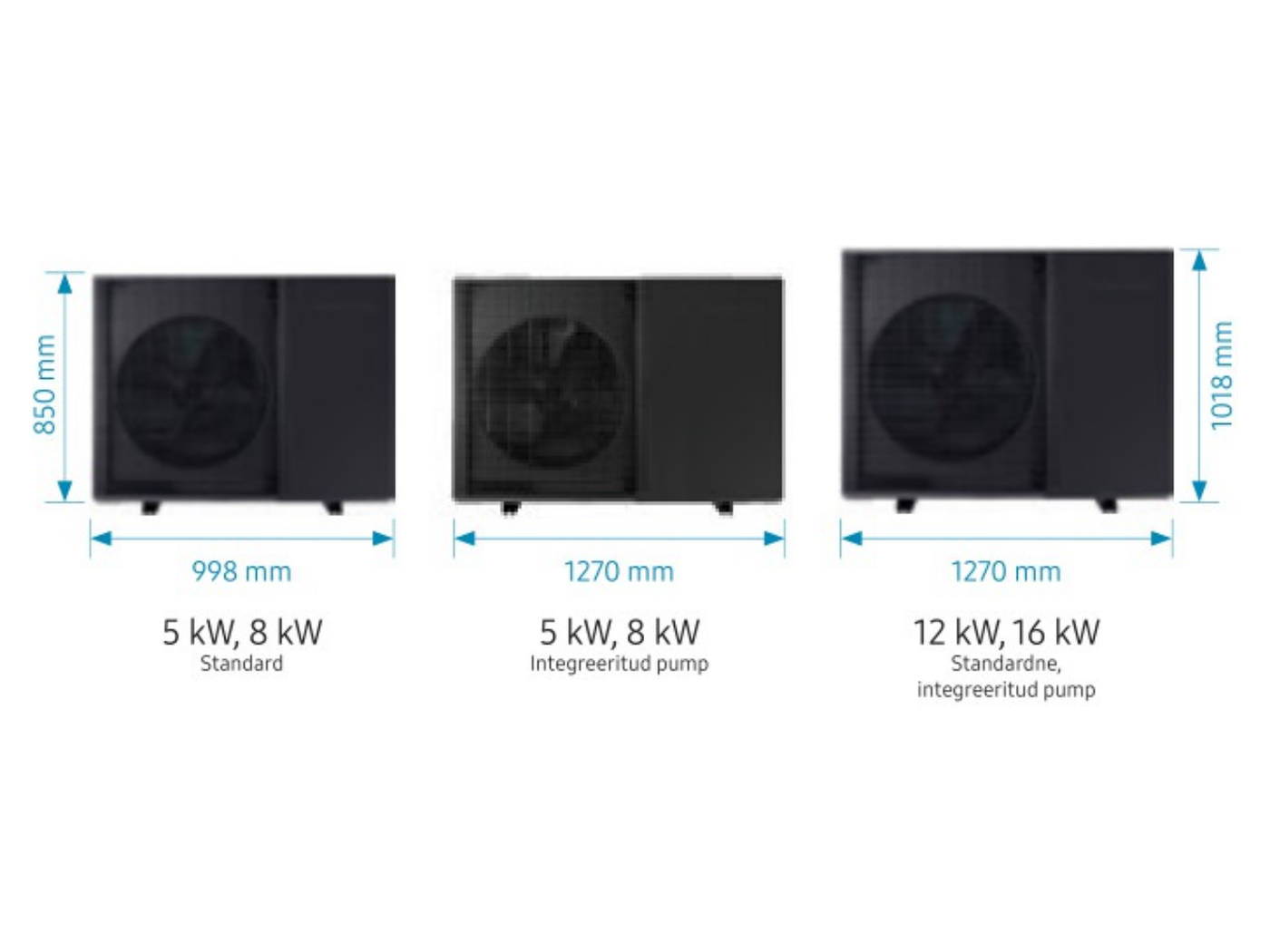

Mõõtjoonis
Tootepilt on seeriapilt — konkreetse mudeli mõõdud ja ühenduste asukohad vaata mõõtjooniselt või küsi üle.
Paigaldusgarantii 2 aastat. Soetuppa projekteerib ja paigaldab kogu küttesüsteemi — konsultatsioon, dimensioneerimine, paigaldus ja hooldus ühest kohast.
