Kirjeldus

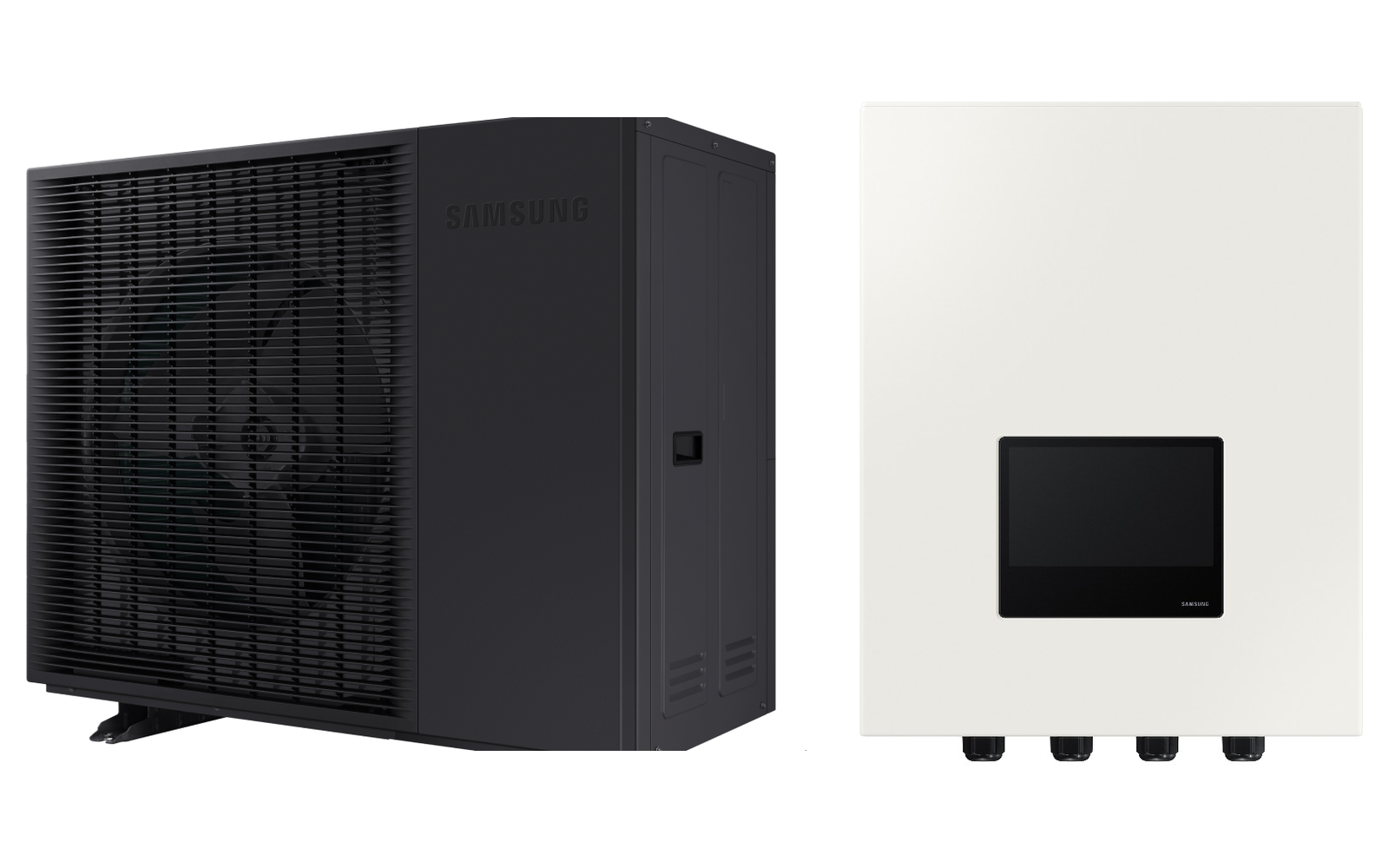

Samsung EHS Mono R290 12 kW õhk-vesi soojuspump ilma pumbata, 3-faasiline (välisosa AE120CXYDGK/EU + juhtmoodul MIM-E03FN) on monoplokk-soojuspump propaanil (R290), millel siseosa asemel on ainult väike juhtmoodul. Kogu külmaaineringlus on välisosas — siseruumi tuleb ainult kütteveetoru ja 380×480×150 mm juhtmoodul, mis seob soojuspumba olemasoleva küttesüsteemi automaatikaga. See mudel sobib siis, kui majas on juba puhverpaak, ringluspump ja jaotussõlm olemas ning uus soojuspump lihtsalt asendab vana katla. R290 võimaldab kütteveel minna kuni 75 °C-ni, mistõttu see sobib ka vanade kõrgetemperatuuriliste radiaatorisüsteemidega. Selles komplektis ei ole ringluspumpa, paisupaaki ega varuküttekeha — need peavad olemasolevas süsteemis juba olema või tuleb eraldi juurde valida.
Põhiandmed
- Tootja: Samsung (Korea)
- Tarnija artikkel: AE120CXYDGK/EU + MIM-E03FN
- Mudel: Samsung EHS Mono R290 — välisosa AE120CXYDGK/EU + siseosa MIM-E03FN
- Küttevõimsus: 12 kW (A7/W50); 11,05 kW (A-15/W50); 10,1 kW (A-20/W50); 9,38 kW (A-25/W50) — tarnija hinnakiri
- COP: 3,38 (A7/W50) · 1,87 (A-15/W50) · 1,7 (A-20/W50) · 1,54 (A-25/W50)
- SCOP (keskmine kliima): 4,9 (35 °C) · 3,65 (55 °C)
- Külmaaine: R290 (propaan)
- Kompressori juhtimine: inverter
- Tööpiir küttes: -25~35 °C · tarbevee tootmisel -25~43 °C
- Küttevee max temperatuur: 75 °C (75 °C kuni -10 °C välisõhu juures, 65 °C kuni -25 °C välisõhu juures)
- Tarbevee max temperatuur: 70 °C
- Toide välisosa: 3-faasiline 380 V
- Toide siseosa: 1-faasiline 220 V
- Välisosa mõõdud (L × K × S): 1270 × 1018 × 550 mm
- Välisosa kaal: 140 kg
- Müratase: 47 dB(A) nominaalne (tarnija andmed)
- Siseosa MIM-E03FN mõõdud (L × K × S): 380 × 480 × 150 mm, kaal 7,1 kg
- Veetoru ühendus: 28 mm / 1″; välisosa sulatuskaabel 150 W
- Ohutus: lekketuvastus — lekke korral peatab soojuspumba ja ventileerib kompressorisektsiooni
- Sertifikaadid: Quiet Mark, Eurovent ja Keymark; WiFi-moodul integreeritud (SmartThings), 7″ puutetundlik kontroller
- Komplektsus: välisosa AE120CXYDGK/EU + juhtmoodul MIM-E03FN. Ringluspump, paisupaak, varuküttekeha ja boiler EI kuulu komplekti.
- Garantii: 5 aastat (tarnija tingimus)
Millal seda mudelit vaja on?
- Kui majas on juba olemas puhverpaak, ringluspump ja jaotussõlm ning uus soojuspump lihtsalt asendab vana katla — hüdromooduli eest ei ole mõtet maksta.
- Kui küttesüsteemis on vanad kõrgetemperatuurilised radiaatorid — R290 annab küttevett kuni 75 °C ilma elektriküttekeha abita.
- Kui projekteerija tahab ise valida ringluspumba, paisupaagi ja varuküttekeha vastavalt objekti hüdraulikale.
- Kui siseruumis on ruumi ainult väikesele juhtmoodulile (380×480×150 mm), mitte täismõõdus hüdromoodulile.
- Majapidamisse, kus on 3-faasiline liitumine — 3-faasiline välisosa koormab võrku ühtlasemalt ja käivitusvool on väiksem.
Paigaldus ja lisavarustus
- Juurde tuleb tellida ringluspump, paisupaak, varuküttekeha ja tarbeveeboiler — juhtmoodul MIM-E03FN sisaldab ainult automaatikat.
- Puhverpaak on soovitatav, kui küttekontuuri veemaht on väike (nt vähese kontuuriga radiaatorküte).
- Alus või raam: ALUS_S (700 × 550 mm betoonplaadid) või ALUS (1100 × 700 mm), maaraam S-550 (fikseeritud 998 mm) või SP55C (reguleeritav 540–900 mm), vibratsiooni summutamiseks kummipuksid 30/25, 40/25 või 50/25.
- Monoplokil külmaainetrassi ei ole — välisosa ja siseosa vahel liigub küttevesi (28 mm / 1″ ühendus). Torustik peab olema välitingimustes isoleeritud ja külmumiskaitsega. Kondensaadi ärajuhtimiseks voolik TU16 või 12170014.
- Juhtimine ja lisad: MIM-H04EN WiFi-moodul, MWR-WW10KN juhtmega juhtpult, MOS-T1 2-tsooni andurikomplekt, MRW-TA väline andur, MVW-EE300 30 m pikenduskaabel.
- Täpsed mõõdud, kaal ja ühenduste kõrgused leiad tootja mõõtjooniselt allpool.

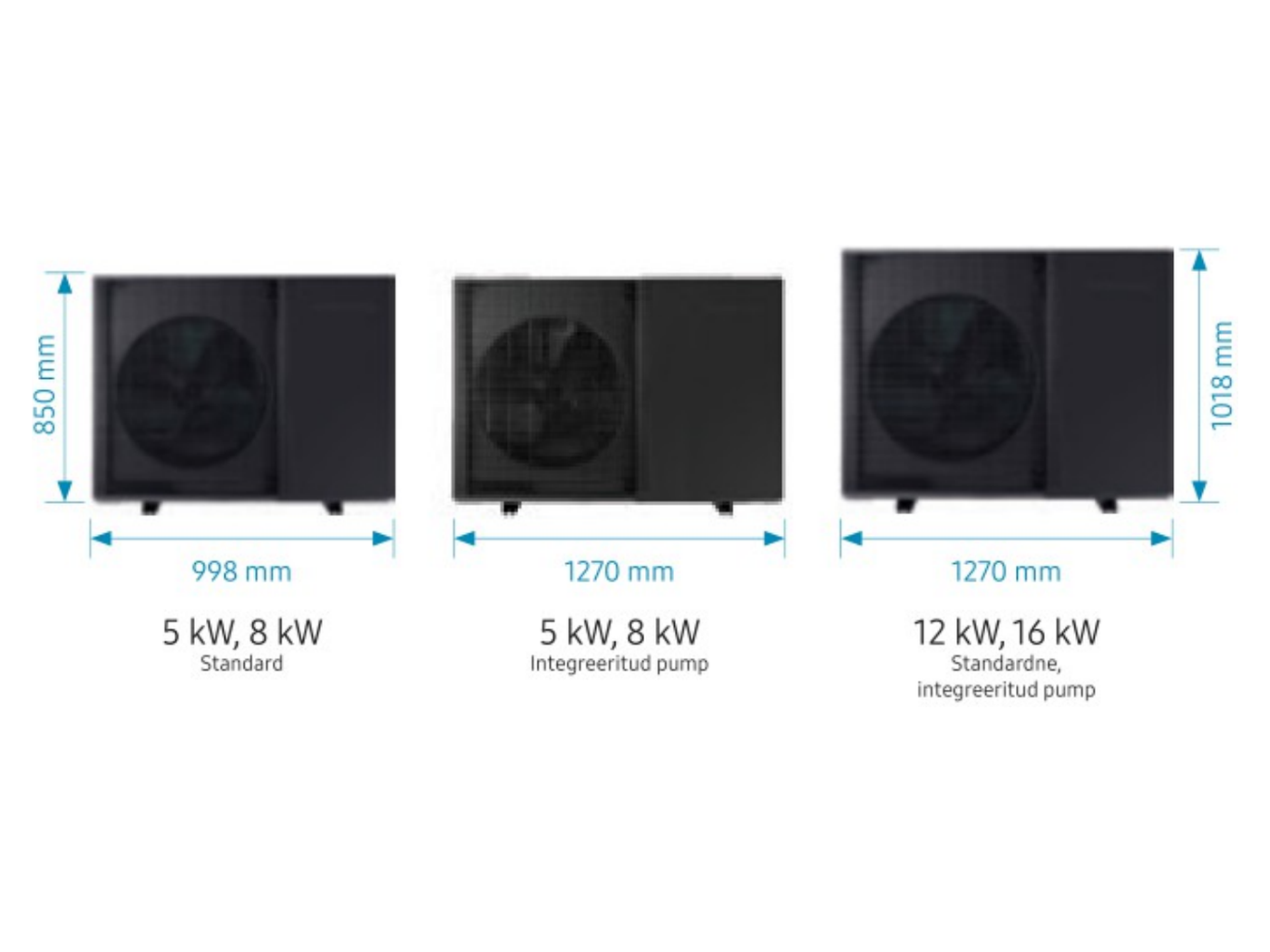

Mõõtjoonis
Tootepilt on seeriapilt — konkreetse mudeli mõõdud ja ühenduste asukohad vaata mõõtjooniselt või küsi üle.
Paigaldusgarantii 2 aastat. Soetuppa projekteerib ja paigaldab kogu küttesüsteemi — konsultatsioon, dimensioneerimine, paigaldus ja hooldus ühest kohast.
