Kirjeldus

Pumbagrupp 3-tee ventiiliga WITA DN 25 koos go.tec 80-25-180 tsirkulatsioonipumba ja ajamiga 120 sek on eelmonteeritud segamisega küttekontuuri pumbagrupp koos ringluspumba, 3-tee segamisventiili ja täiturmootoriga. Segamisventiil segab katlast tuleva kuuma vee kontuuri tagasivooluga ja ajam hoiab pealevoolu regulaatori antud temperatuuril — see on põrandakütte ja madalatemperatuurilise radiaatorkütte standardlahendus. Ajam on standardse 230 V toitega, nagu enamik kütteregulaatoreid ootab. Kogu grupp tuleb tehasest kokku pandud ja isoleeritud kujul: pump, ventiil, ajam, termomeetrid ja kuulkraanid on paigas, nii et katlaruumis jääb ära suur osa liitmiku-tööst.

Põhiandmed

Tootja: WITA (Saksamaa)
Tarnija artikkel: M060330
Tüüp: segamisega (3-tee ventiiliga) küttekontuuri pumbagrupp
Nimiläbimõõt: DN 25
Ringluspump komplektis: WITA go.tec 80-25-180
Segamisventiil: 3-tee segamisventiil
Ajam: täiturmootor käiguajaga 120 sek
Kõrgus: 345 mm
Sügavus: 100 mm
Torude telgede vahe: 125 mm
Ühendused: 1″ Rp sisekeere (kontuuri pool) ja 1 1/2″ G välikeere (kollektori pool)
Komplektis: pealevoolu ja tagasivoolu termomeetrid, kuulkraanid, soojusisolatsiooni korpus
Tehasegarantii: 5 aastat (WITA tehase garantii, tarnija tingimus)

Kellele see mudel sobib?

Põrandaküttekontuur, mille pealevool peab jääma katla või akupaagi temperatuurist selgelt madalamaks.
Ilmastikuandurist juhitav küttesõlm — ajam liigub 120 sekundiga 90°, mis on piisavalt aeglane, et temperatuur ei hakkaks võnkuma.
Küttesõlm, mille regulaator juhib ajamit tavapärase 230 V signaaliga.
Katlaruum, kuhu ehitatakse mitu erineva temperatuuriga kontuuri — grupid pannakse ühisele kollektorile.

Paigaldus ja lisatarvikud

Grupp paigaldatakse püstiasendis; pealevool ja tagasivool tuleb ühendada õiget pidi.
Mitme kontuuri korral telli juurde pumbagrupi kollektor: A50605 (2 kontuuri), A50607 (3 kontuuri) või A50609 (4 kontuuri).
Ajami juhtmestamine on elektritöö — kontrolli enne tellimist, et sinu regulaatori väljundpinge oleks 230 V.
Ühendused on 1″ Rp sisekeere ja 1 1/2″ G välikeere — üleminekud ja keermeliitmikud telli eraldi.
Segamiseta (otse) versioon on saadaval artikli M060331 all — küsi üle, kui kontuur ei vaja temperatuuri alla segamist.

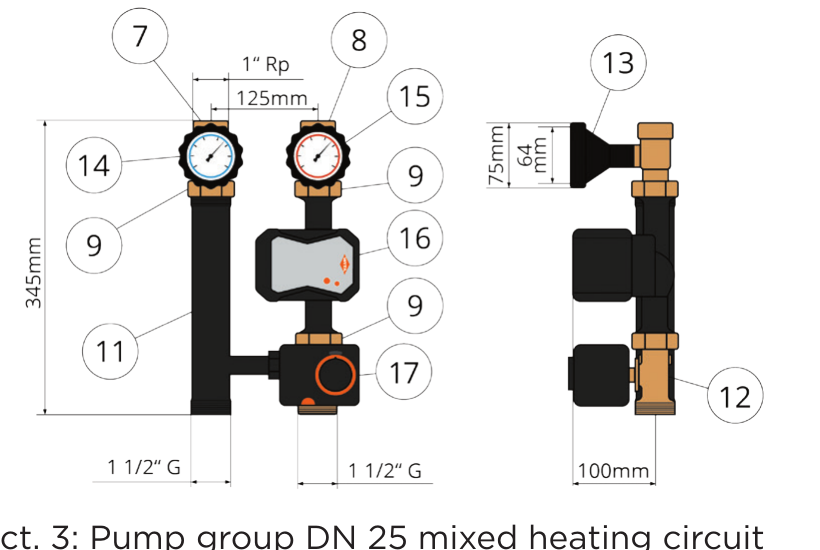

Tootepilt on tarnija hinnakirjast ja väikese lahutusvõimega ning katab mõlemat segamisega gruppi — 230 V ja 24 V versiooni hüdrauliline osa on identne, erineb ainult ajami toitepinge. Mõõtjoonis katab segamisega DN 25 gruppi.

Paigaldusgarantii 2 aastat. Soetuppa projekteerib ja paigaldab kogu küttesüsteemi — konsultatsioon, dimensioneerimine, paigaldus ja hooldus ühest kohast.
