Kirjeldus
Magnetklapp EV250B 1″ on normaalselt suletud (NC) elektromagnetklapp, mis avaneb mähisele pinge andmisel ja sulgub voolu kadumisel iseenesest. AIT-Nordi tarnija andmetel kuulub klapp „Külmumiskaitse“ jaotisse — automaatika saab klapi abil veeringi juhtida ilma käsitsi kraani keeramata ning voolukatkestuse korral läheb klapp ise määratud asendisse. Tarnija komplekti kuulub lisaks klapikehale ka mähis BB230AS ja IP65-klassi kaitstud pistik, nii et eraldi mähist tellima ei pea. See toode on automaatikaarmatuur — juhtimissignaali ja lülitusloogika näeb ette projekt.
Põhiandmed
- Tarnija artikkel: 032U5256
- Mudel: EV250B
- Tootja: Danfoss (tootekoodi ja mudelitähise järgi; tarnija andmetel tootjat eraldi nimetatud ei ole)
- Tüüp: elektromagnetklapp, normaalselt suletud (NC)
- Ühendus: 1″
- Mähis: BB230AS (tähis viitab 230 V toitele — kinnita tootja andmelehelt)
- Pistik: IP65 kaitseklassiga
- Otstarve: külmumiskaitse
- Garantiitingimused: kinnita tarnijaga
Millal seda vaja on?
- Külmumiskaitse ring peab avanema ja sulguma automaatika käsu peale, mitte käsitsi.
- Objektil ei ole pidevat järelevalvet — voolukatkestuse korral peab klapp ise ohutusse asendisse minema.
- Projekt näeb ette elektriliselt juhitava sulgeklapi soojuspumba veeringis.
- Olemasolev magnetklapp või mähis on rikkis ja vajab asendamist.
Paigaldus ja lisavarustus
- Klapp ühendatakse 1″ torustikku ja mähis juhtautomaatika väljundisse — elektritöö teeb pädev elektrik.
- Kontrolli enne tellimist juhtpinge ja automaatika väljundi tüüp.
- Vooluvaba oleku käitumine (NC) peab vastama projekti ohutusloogikale.

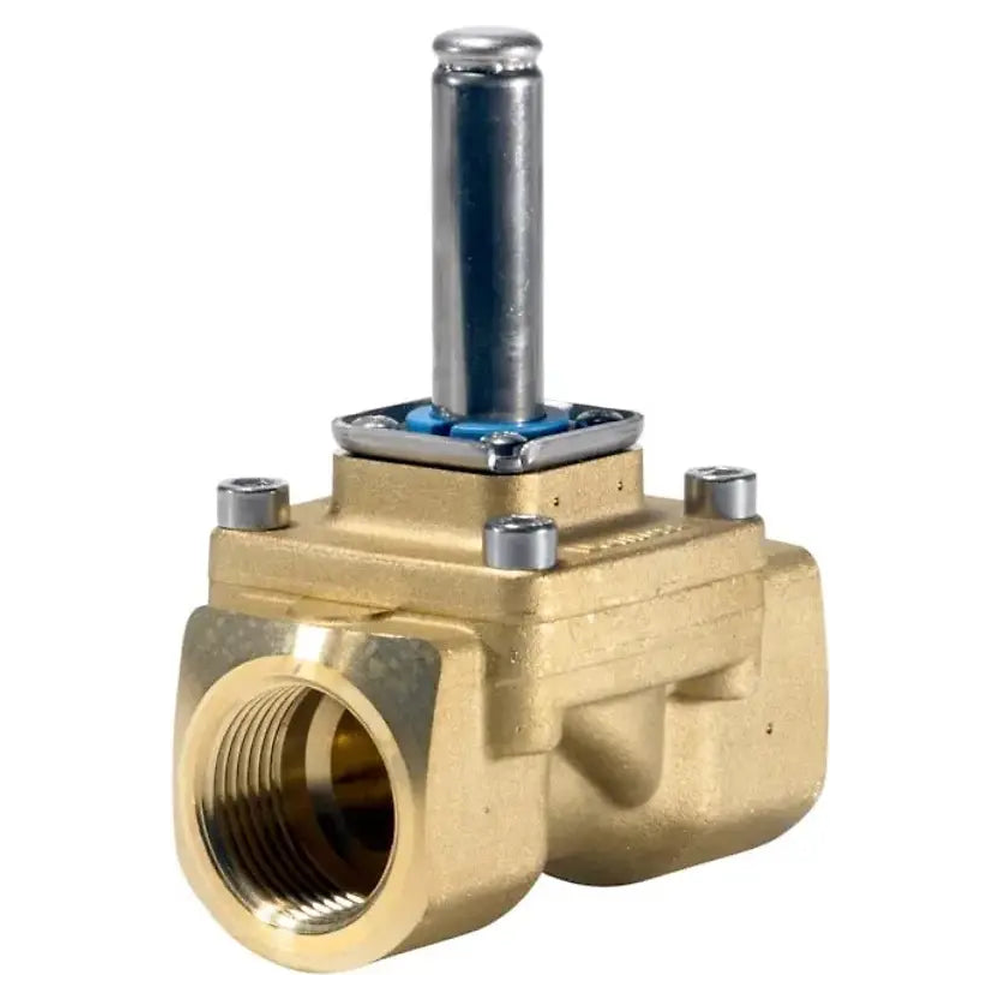

Tootepildil on ainult klapikeha ilma mähiseta — tarnija komplekti kuuluvad lisaks mähis BB230AS ja IP65 pistik.
