Kirjeldus

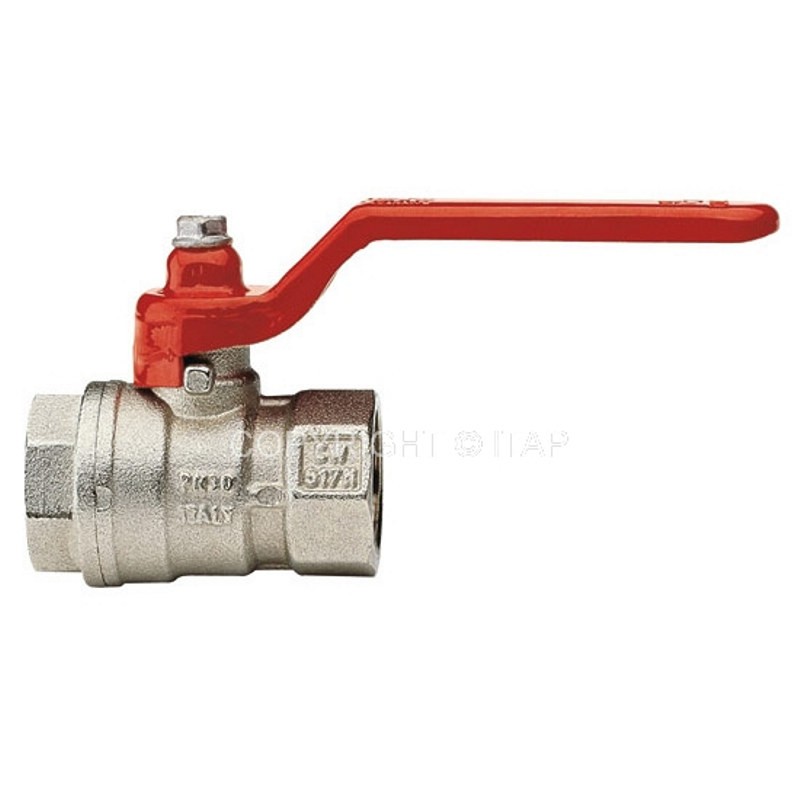

Kuulkraan 1″ (tuntud ka kui kraan 1″, kütte kraan DN25, sulgkraan 1″ või messing kuulkraan 1 toll) on peamise läbimõõduga sulgkraan küttesüsteemidele. 1″ on levinuim suurus peamiste küttetorude, katla pealevoolu/tagasivoolu ja keskmise suurusega akumulatsioonipaagi ühendustel. ITAP MINI seeria Itaaliast, messingist korpus.
Tehnilised andmed
- Ühendus: 1″ (DN25)
- Keere: sisekeere (sk) — saadaval ka vk ja sk/vk
- Korpus: messing EN 12165
- Kuul: kroomitud messing
- Tihendid: PTFE (teflon)
- Max töörõhk: PN 40 (40 bar)
- Max töötemperatuur: 150 °C
- Keskkond: vesi, õli, glükool-vesi segu
- Pöördenurk: 90°
- Käepide: punane metallist (saadaval ka T-kujulise käepidemega)
Kus 1″ kraani kasutatakse?
- Katla pealevool ja tagasivool — peamine hooldusja remondisulg
- Keskmise akumulatsioonipaagi ühendused (500–1000 L paagid)
- Peamised küttetorud — elamust väljuvad magistraaltorud
- Keskkütteringid — sektsioneeritud süsteemides tsoonide sulg
- Suuremate boilerid — 200–300 L boileri ühendused
Vooluhulk 1″ torus
- Kvs väärtus: ~20 m³/h (avatud kraani korral)
- Sobib küttesüsteemidele kuni ~100 kW (20 °C ΔT)
- Sobivus: eramu 200–400 m² küttepinnaga, väiksed avalikud hooned
Keerme-variandid
- Sk × sk — standardne
- Vk × vk — liitmikude vahele
- Sk × vk — üleminek
- Sk × vaseplaat 28 mm — vaseplaattorule
Paigaldussoovitused
- Peamiste torude juures alati kuulkraan — süsteemi hoolduse võti
- Kasutage PTFE-teepi tihendiks
- Moment tangidega pingutage — suuremad keermed vajavad tugevat pingutust, aga mitte ülepingutust
- Kontrollige süsteemi rõhu all (10 bar) 24h enne täiskäivitust
1″ vs suurem — millal 1 1/4″?
- 1″ (DN25) (see toode) — eramud kuni 400 m², tööstuslik max ~100 kW
- 1 1/4″ (DN32) — suurem süsteemid, 400+ m², 100+ kW katlad
- Tööstuslikud objektid (spaa, majutus, avalik hoone) võivad nõuda 1 1/4″ või suuremat
Paigaldusgarantii 2 aastat. Soetuppa valib kuulkraani suuruse küttesüsteemi vooluarvutuste põhjal.
