Kirjeldus

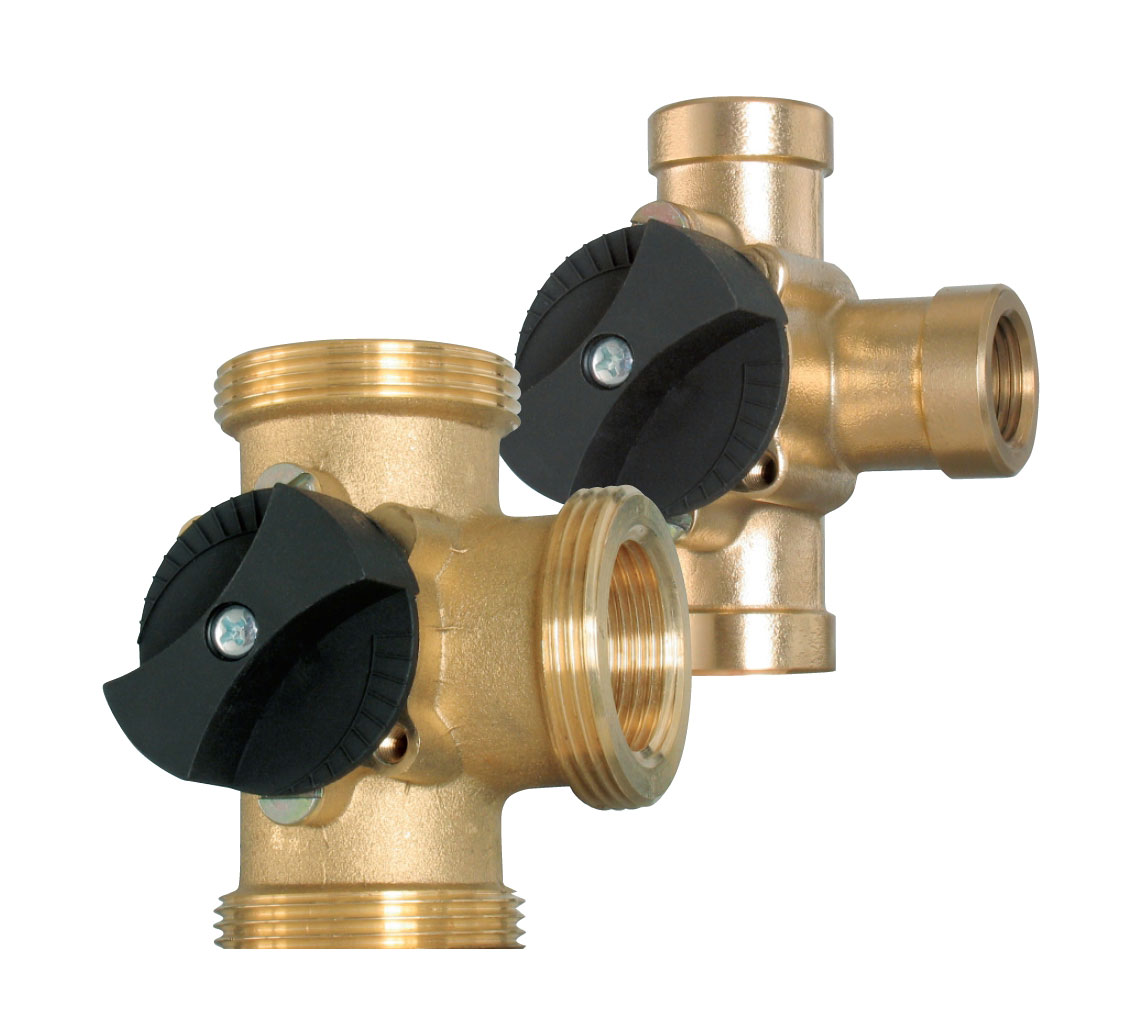

Kolmikventiil WITA Minimix MI 3 x 1 1/4″, DN 32, Kvs 15 m³/h on messingkorpusega 3-tee segamisventiil küttesüsteemi pealevoolu temperatuuri juhtimiseks. Ventiil segab katlast või akupaagist tuleva kuuma vee kontuuri tagasivooluga ja hoiab nii küttekontuuri pealevoolu soovitud temperatuuril — see on põrandakütte ja madalatemperatuurilise radiaatorkütte põhiline juhtelement. Kvs 15 m³/h ja DN 32 ühendus katavad suurema eramu, väikese kortermaja või mitme kontuuriga küttesüsteemi. Korpuse välismõõt on sama mis DN 25 mudelil (45 x 90 x 75 mm), erineb ainult läbivool ja keermemõõt. Ventiili saab varustada WITA täiturmootoriga, mis teeb sellest ilmastikuanduri järgi juhitava automaatse segamissõlme.

Põhiandmed

Tootja: WITA (Saksamaa)
Tarnija artikkel: 007030/HW
Mudel: WITA Minimix
Tüüp: 3-tee segamisventiil 1 1/4″ (kolmikventiil)
Ühendus: 1 1/4″ Rp sisekeere
Nimiläbimõõt: DN 32
Kvs-väärtus: 15 m³/h
Mõõdud (L1 x L2 x L3): 45 x 90 x 75 mm
Vajalik pöördemoment: 0,3 Nm
Korpus: messing MS58
Spindli tihendus: topelt O-rõngas
Pöördenurk: 90°
Max süsteemi rõhk: 10 bar
Max töötemperatuur: 110 °C
Meedium: vesi, kuni 50 % glükoolisisaldusega
Tehasegarantii: 5 aastat (WITA tehase garantii, tarnija tingimus)

Kellele see mudel sobib?

Suurem eramu või väike kortermaja, kus DN 25 ventiili läbivoolust jääb väheks.
Kontuur, mille torustik on juba 1 1/4″ mõõdus ja üleminekuid ei taheta ehitada.
Süsteem, mida soovitakse hiljem automatiseerida: väike pöördemoment (0,3 Nm) tähendab, et ventiili saab liigutada tavalise 10 Nm täiturmootoriga suure varuga.
Glükoolisegu kasutav süsteem — tootja lubab meediumiks vett kuni 50 % glükoolisisaldusega.

Paigaldus ja lisatarvikud

Ventiil paigaldatakse küttekontuuri pealevoolule, segamispunkti; õige voolusuund on korpusel tähistatud.
Automaatseks juhtimiseks telli juurde WITA täiturmootor: 004094/HW (2-punkt) või 004084/HW (3-punkt, ilmastikuautomaatikale).
Keermeliitmikud, üleminekud ja sulgeventiilid tuleb tellida eraldi.
Enne ventiili on soovitatav mustusefilter — praht spindli ja korpuse vahel on segamisventiili peamine rikkepõhjus.
Sama sarja teised mõõdud (DN 25, DN 32, DN 40) ja 4-tee versioonid on saadaval — küsi üle, kui vajad teistsugust Kvs-väärtust või ühendust.

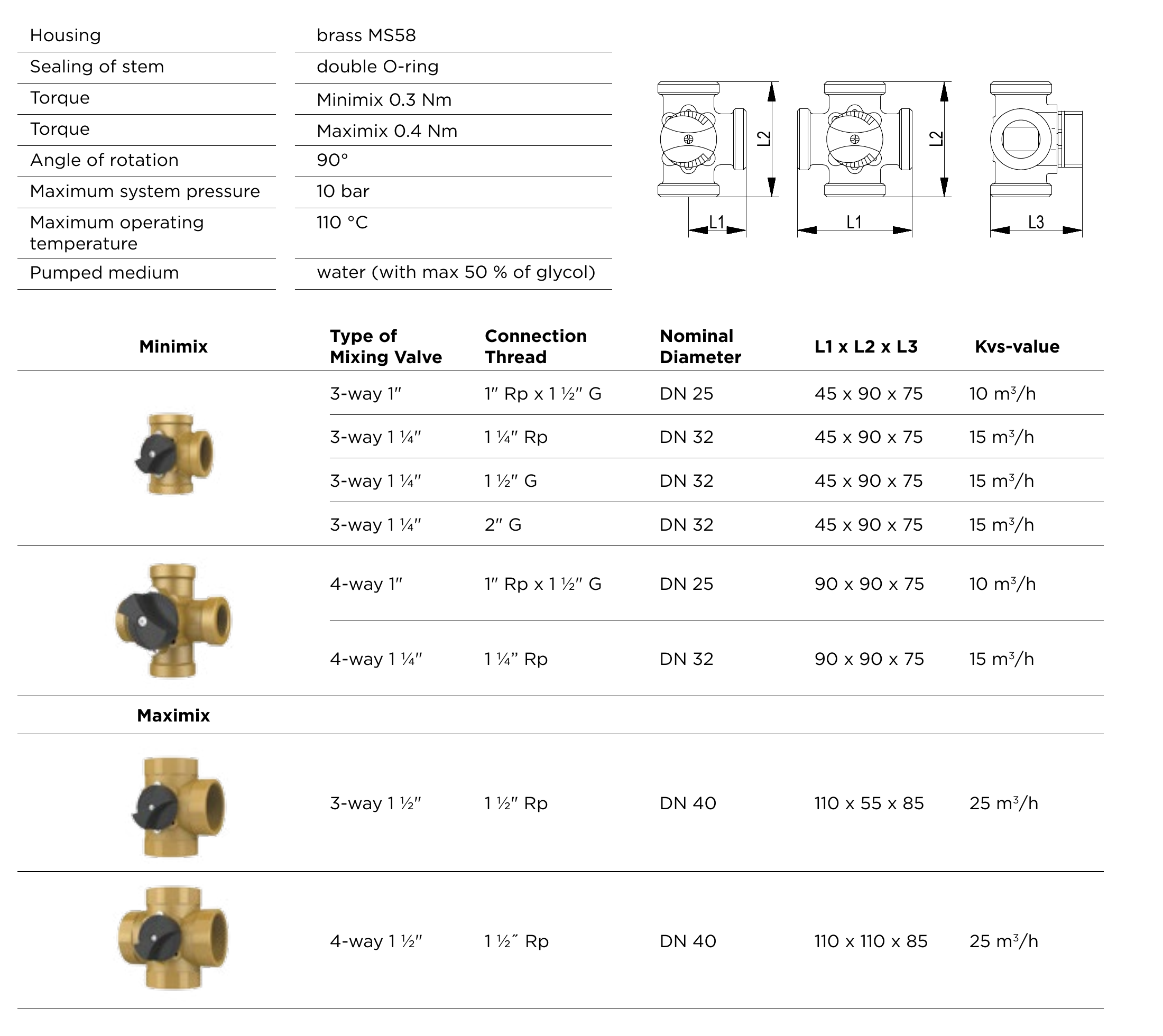

Tootepilt on seeriapilt — konkreetse mudeli mõõdud ja ühenduste asukohad vaata mõõtjooniselt või küsi üle.

Paigaldusgarantii 2 aastat. Soetuppa projekteerib ja paigaldab kogu küttesüsteemi — konsultatsioon, dimensioneerimine, paigaldus ja hooldus ühest kohast.
